Vermessung mittels Photogrammetrie, Laserscanning, 3D-Modelle und GEO Mapping


Genaue detaillierte Erfassung von Gebäuden, Geländen und Anlagen mittels Drohnen und Laserscannern. Feste Passpunkte (Ground Control Points), welche mit Tachymeter eingemessen werden, sind die Grundvoraussetzung für eine präzise drohnengestützte Vermessung. Unsere Vermessungsdaten erreichen dadurch eine absolute Genauigkeit im Millimeterbereich in Lage und Höhe.

Neben der klassischen Photogrammetrie zur Erstellung von Punktwolken werden

die erforderlichen Messdaten für die Punktwolke auch mittels

  • Mobile-Laserscanning (MLS)
  • Terrestrisches-Laserscanning (TLS)
  • Airborne-Laserscanning (ALS)
  • Klassische Vermessung

erhoben.



Aus den so erzeugten Punktwolken können dann

  • BIM & BIM-Ready Modelle
  • 3D-Modelle nach BIM-Standard
  • 2D-Modelle für Querschnitte & CAD-Pläne
  • Lagepläne und Grundrisse

berechnet und erstellt werden.



Ein so berechnetes und erzeugtes vermaschtes 3D-Modell kann dann über unseren 3D-Print-Service als 3D-Modell ausgedruckt werden.




Beispiel eines 3D Modells (Kirche) / Vermessung

Über diesen Link gelangen Sie direkt zum 3D-Modell und können Vermessungen durchführen.

Da Sie nicht der Modelleigentümer sind gehen Ihre Änderungen wieder verloren.

Sprechen Sie uns an, wir erstellen Ihnen Ihr individuelles 3D-Modell in der Cloud in dem Sie messen und markieren können. Sie können die Bilder, das Orthophoto, die Punktwolke sowie die Ergebnisse dann auch für die eigene Weiterverarbeitung exportieren.


Beispiel eines DOP (Digitalen Orthofoto) (Kirche) / Vermessung


Bauwesen / Architektur / Vermessung

Ob Straßen-, Hoch- oder Tiefbau, wir sind mit unserer Drohne in der Lage, präzise Vermessungsdaten schnell und flexibel zu erfassen, diese bedarfsorientiert zu verarbeiten und in jedem gängigen Dateiformat zu exportieren.



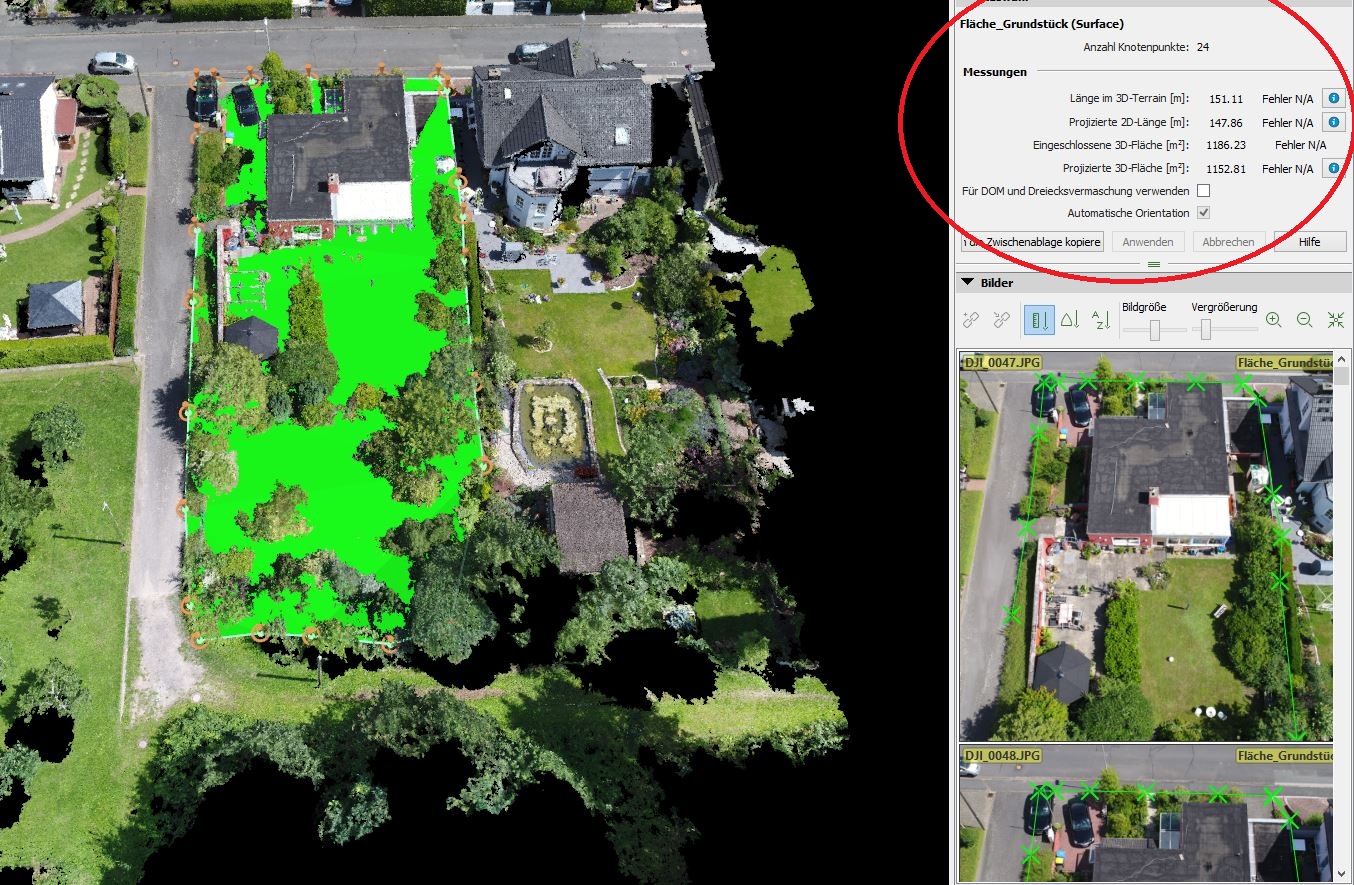

Digitale Daten

  • Digitales Oberflächenmodell (DOM)
  • Digitales Geländemodell (DGM)
  • Dreiecksvermaschung (Triangulation)
  • Georeferenziertes und entzerrtes digitales Orthofoto (DOP)
  • Topografische Höhen- und Volumenmodelle
  • farbige 3D-Punktwolke u.A.

exportieren wir in den von Ihnen benötigten Dateiformaten wie REB, DXF, DWG, ASCII, GeoTiff u. A.



Neben Flächenaufmaßen kann anhand digitaler Oberflächendaten, auch der nötige Aushub der zu bewegenden Massen berechnet werden. Dadurch können bereits für die Kalkulation voraussichtliche Mengen schnell und einfach ermittelt - und diese gewonnen Vermessungsdaten für die Planung, sowie zur Visualisierung von Baustellen, eingesetzt werden.

Auch bereits angehäufte Halden können dreidimensional exakt vermessen werden (s. Haldenvermessung in Kiesgruben).

herkömmliche Vermessungsmethode

  • mittels Tachymeter
  • terrestrische Vermessung mit einigen wenigen Messpunkten

Vermessung mit einer Hightech-Drohne

  • das Bild zeigt eine vermaschte Ansicht des Straßenzuges
  • die Grafik basiert auf mehreren 100.000 Messpunkten (Punktwolke)
  • zu sehen sind einige wenige erforderliche Ground Control Points (GCP) blau dargestellt
  • die grünen Punkte sind Messpunkte die in der Punktwolke abgegriffen wurden

Dachvermessung mit Drohne

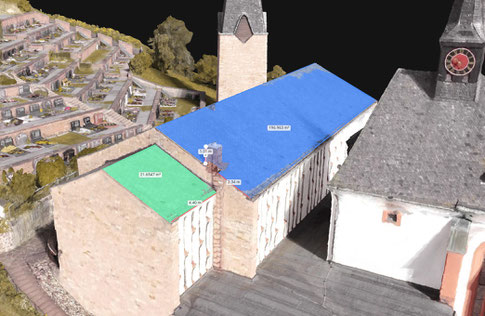

Wir digitalisieren Ihr Dach für Sie
Digitalisierung eines Dachs zur genauen Vermessung

Dachvermessung mittels Photogrammetrie. Gerade bei Dächern, die hoch oder nicht mehr begehbar sind, spielt die Sicherheit eine große Rolle. Mithilfe unserer Spezial-Drohnen können wir ein zentimetergenaues 3D-Modell Ihres Daches anfertigen. In dem 3D-Modell können Längen-, Flächen- und Volumenberechnungen durchgeführt werden. Ideal für Planungen, für die ein Aufmaß benötigt wird. (Dachsanierung, Bau einer Photovoltaikanlage etc.)

Gerne stimmen wir unsere Leistungen gemeinsam mit Ihnen auf Ihre individuellen Bedürfnisse ab.


Vermessung von Halden / Kiesgrubenbetreiber

Mit unserem Hightech-Multicopter vermessen wir Ihnen kostengünstig, präzise und schnell Ihre Halden.

Mit den erstellten Luftaufnahmen und dem Einsatz unserer softwaregestützten Auswertung ist eine exakte dreidimensionale Massenermittlung mit mehr als 100 Messpunkten pro m² möglich. Damit können wir Ihnen die Volumen mit einer Abweichung von weniger als 1% ermittelt oder Orthographische Karten, digitale Geländemodelle und 3D-Modelle erstellen.

Damit unterstützen wir Sie bei Ihrer Berichtspflicht oder der jährlichen Inventur kostengünstig und schnell.

Massenermittlung

Durch zwei Befliegungen in einem gewissen zeitlichen Abstand oder durch den Vergleich Ihres letzten DGM mit dem DGM unserer Befliegung, können wir eine exakte Massenermittlung des bewegten Abraums, sowie der abgebauten Rohstoffe in Ihrem Tagebau durchführen. Die Ergebnisse erhalten Sie als topografische Karte inkl. Zoneneinteilung, Höhenlinien, Einfärbungen der Geländeveränderung, sowie Flächen- und Volumenangabe.

Projektablauf einer Kiesgrubenvermessung

GCP's und Luftaufnahmen



Heute waren wir zu Vermessungszwecken unterwegs und haben einen Teil einer renaturalisierten Kiesgrube für einen Kunden vermessen.

Hierfür wurden im ersten Schritt sogenannte GCP's eingemessen, um später ein noch genaueres Ergebnis zu erhalten.

Nachdem die GCP's eingemessen waren, wurde ein Rasterflug mittels Drohne über das Areal erstellt und hierbei hunderte Luftaufnahmen gemacht.

Berechenen der Ray Cloud



Aus den erstellten Luftaufnahmen der renaturalisierten Kiesgrube wurde zwischenzeitlich mithilfe von Photogrammetrie eine sogenannte RayCloud berechnet, wie auf dem Bild zu sehen ist

Punktwolke



Die aus den erstellten Luftaufnahmen erzeugte RayCloud der rekultivierten Kiesgrube haben wir nun zu einer sogenannten Punktwolke weiterverarbeitet.

Das Gebiet, was wir beflogen haben, umfasst 20 ha. Die berechnete Punktwolke besteht aus 227 Millionen einzelnen Messpunkten, die photogrammetrisch berechnet wurden. Die Punktwolke wurde georeferenziert und hat dadurch eine sehr hohe Genauigkeit.

D𝗶𝗴𝗶𝘁𝗮𝗹𝗲𝘀 𝗢𝗯𝗲𝗿𝗳𝗹𝗮̈𝗰𝗵𝗲𝗻𝗺𝗼𝗱𝗲𝗹𝗹 (𝗗𝗢𝗠)



Aus der 3D Punktwolke der rekultivierten Kiesgrube haben wir nun ein 𝗱𝗶𝗴𝗶𝘁𝗮𝗹𝗲𝘀 𝗢𝗯𝗲𝗿𝗳𝗹𝗮̈𝗰𝗵𝗲𝗻𝗺𝗼𝗱𝗲𝗹𝗹 (𝗗𝗢𝗠) erstellt. Hier ist das Gefälle der ehemaligen Kiesgrube gut zu erkennen.



Orthophoto



Im nächsten Schritt haben wir aus der georeferenzierten Punktwolke der rekultivierten Kiesgrube ein entzerrtes Orthophoto berechnet. Aus mehreren hundert Luftaufnahmen ist ein Bild (Orthophoto) entstanden mit einer Genauigkeit von 1,5 cm / Pixel. Die hohe Genauigkeit kann nur mit Hilfe von GCP's (Ground Control Point - herkömmlich eingesessenen Passpunkten) erfolgen. Bei uns alles aus einer Hand

3D Mesh



Aus dem errechneten georeferenzierten 3D-Modell lassen sich jetzt die Punkte vermaschen (3D-mesh). In dem so berechneten 3D-mesh können dann die Bruchkanten und Geländeformen bestimmt und eingezeichnet werden. Diese Informationen werden dann zur Lageplanerstellung als dxf-Datei exportiert.

Bruchkanten



Die exportierten 𝗕𝗿𝘂𝗰𝗵𝗸𝗮𝗻𝘁𝗲𝗻 und Geländeformen können jetzt als dxf-Dateien in ein beliebiges Geo Informations System (GIS) oder CAD-Programm importiert und zu einem fertigen Lageplan erstellt werden. Die gesamte Vermessung erfolgte mit einer Drohne und durch exakt gemessene Passpunkte. Dadurch erhalten wir einen zentimetergenauen Lageplan in Position und Höhe.


Vermessung von Wild- und Witterungsschäden

Jedes Jahr entstehen vorwiegend durch Schwarzwild oder Witterung enorme Schäden an landwirtschaftlichen Flächen.

Dabei kommt es zu Ertragsminderung, weswegen viele Landwirte den Jägern des zuständigen Reviers die Schäden in Rechnung stellen. Die Schäden sind jedoch zu Fuß, respektive vom Boden aus so gut wie nicht zu erkennen und zu vermessen, sodass ein Streit um die beschädigte Flächengröße zwischen Landwirt und Jäger meistens vorprogrammiert ist.

Mittels Luftbildvermessung lassen sich die Schäden mittlerweile allerdings exakt bestimmen. Dabei werden nicht einfach Bilder aus der Luft aufgenommen, um den Schaden grob zu schätzen. Vielmehr können Schäden durch die georeferenzierten Daten auf den Quadratmeter genau vermessen werden, in dem sowohl das Ortholuftbild, als auch das digitale Oberflächenmodell herangezogen werden.



Wir erstellen sowohl für Landwirte, als auch für Jäger entsprechende Kartierungen, aus denen der genaue Schaden ersichtlich wird bzw. stellen, falls gewünscht die Informationen in unserem Portal zur Verfügung.
